硬科技新品出镜 | 摇橹船科技3D涂胶质量在线检测系统
来源: 重庆中科摇橹船信息科技有限公司    日期:2022-11-29    点击:123   属于:企业动态

       车身涂胶是汽车焊装、涂装、总装制造过程中非常重要的环节。涂胶不仅可以提升整车的密封防水性能及NVH性能,同时,在实现汽车轻量化、节能降耗等方面也发挥着重要的作用。


       目前,国内多数汽车制造企业已采用机器人涂胶方式,但大部分未引入对应的涂胶质量检测系统,造成涂胶质量问题流入下工序导致的停线和返修。基于机器视觉的汽车涂胶质量检测技术,摇橹船科技2D&3D涂胶质量在线检测系统可以解决汽车涂胶过程中的漏胶、胶线过窄或过宽等问题,实现涂胶质量的智能检测。将在线视觉检测系统集成到已有机器人涂胶生产线中,通过检测结果的实时反馈,自动调整涂胶轨迹和胶枪参数,易于实现生产线的全自动化运行。



       随着四次视觉革命带来的技术突破,机器视觉迎来崭新的3D立体“视界”;精密制造业对于精度要求也推动了3D机器视觉在工业级应用场景的推广。今天小编就带您详细解读摇橹船科技3D涂胶质量在线检测系统,一起来看看3D涂胶质量在线检测技术优势及丰富的涂胶质量检测应用场景。

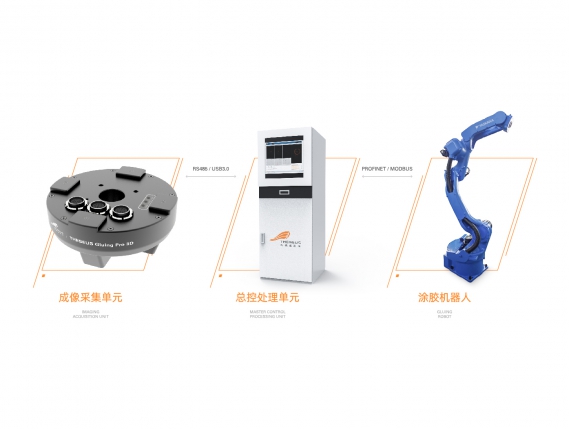

3D涂胶质量在线检测系统硬件组成


产品型号

THESEUS Gluing Pro 3D

产品概述

包括成像采集单元及总控处理单元。主要应用于总装涂胶及天窗玻璃涂胶的在线检测,也可用于其它需要在线检测胶条高度尺寸及面积的场景。

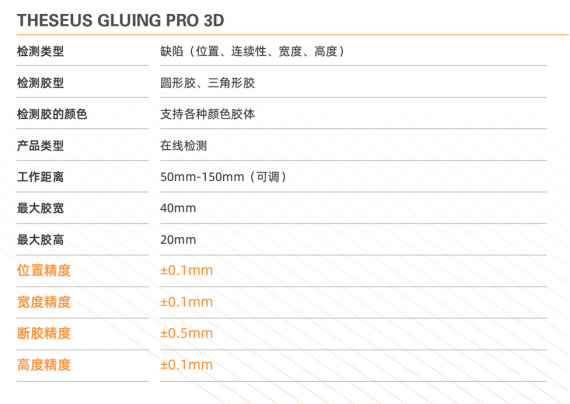

3D涂胶质量在线检测系统产品性能规格

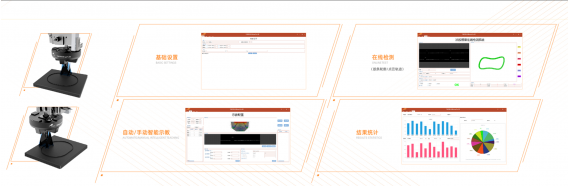

3D涂胶质量在线检测系统产品软件功能


3D涂胶质量在线检测系统优势:

1)   彻底解决胶条与基底颜色接近的低对比度下涂胶质量检测难题

2)   将涂胶质量检测由二维拓展到三维,杜绝涂胶厚度/高度异常带来的密封缺陷影响;

3)   巧妙的三激光光刀级联设计,有效解决涂胶轨迹无规则变化问题,做到胶枪360°无死角视场覆盖,极大增加胶条异常的检出率

4)   支持在线补胶功能,实时检测胶条各个区域质量并同步3D轨迹位置,异常数据反馈机械手;

5)   支持智能示教功能,缩短产品频繁转换导致的停产时间;

6)    采用独特蓝光激光光源非接触式测量,不受环境光照影响,测量抗干扰性强;

7)    级联式光刀结构内部无任何运动机构,用于在线检测工业环境具有优异的测量数据稳定性和使用耐久性;

8)   结构小巧紧凑,安装方便,可靠的外壳防护等级,使用寿命长。


       摇橹船科技3D涂胶质量在线检测系统广泛应用于汽车焊装、涂装、总装等行业生产环节,能够针对车门、车身、车体、车灯、天窗、前后风挡等密封胶、导热胶的涂胶过程进行在线检测。独特的智能示教功能,解决产品转化导致的停产时间问题,有效提高生产效率,提升胶条异常检出率。

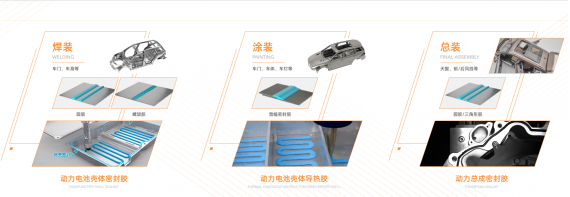

3D涂胶质量在线检测系统应用场景



3D涂胶质量在线检测系统实验场景



       我们相信,3D相机作为工业视觉核心零部件的市场规模可观,叠加国产替代和性价比提升的诉求,国产3D相机将大有可为。摇橹船科技也将为市场不断推出更多机器视觉技术新品与丰富的场景应用,感谢您的关注。
