高端装备破解检测“痛点” | 曲面高反光表面3D缺陷检测系统图文全解
来源: 重庆中科摇橹船信息科技有限公司    日期:2024-01-26    点击:1022   属于:企业动态

       表面缺陷检测中,曲面高反光产品因受到其表面复杂程度及表面高反光特性的影响导致此类产品的表面缺陷检测难度非常大。摇橹船科技突破智能视觉检测技术难点,全新自研曲面高反光表面3D缺陷检测系统搭载摇橹船科技独有的算法技术,具备高精度、高效率、高速度三大核心优势,三维成像及检测能力能够有效提升曲面高反光产品质量和生产效能。



曲面高反光表面3D缺陷检测系统

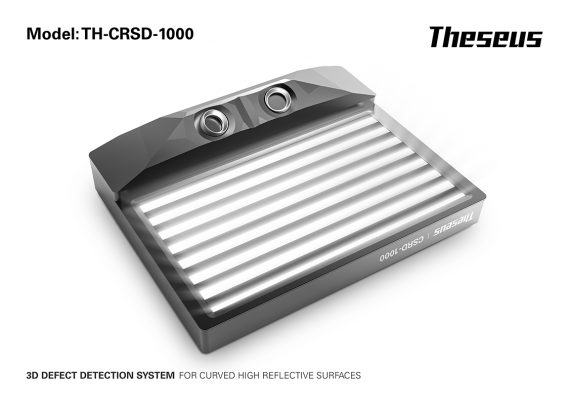

曲面高反光表面3D缺陷检测系统

系统简介


       曲面高反光3D缺陷检测系统主要应用于镜面或透明曲面的光学3D测量,适用于光滑高反射率表面的三维成像,检测高反光曲面的表面缺陷、平整度、曲率,CAD数据对比等。系统搭载摇橹船科技独有的算法技术,采用相位偏折法对反光曲面成像,基于梯度进行曲面的3D积分重建,实现被测物体表面三维形貌检测。



曲面高反光表面3D缺陷检测系统

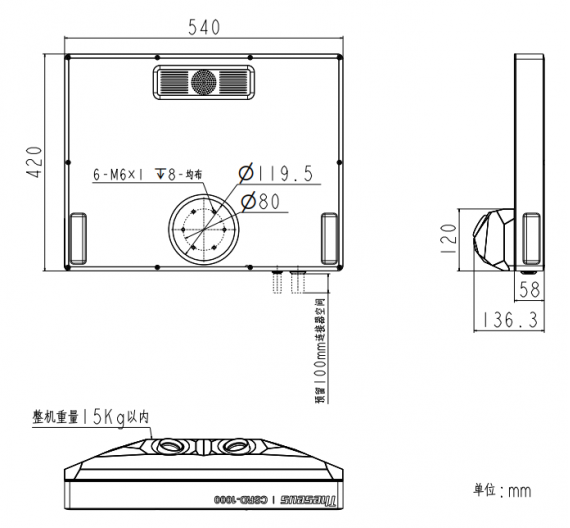

尺寸图



曲面高反光表面3D缺陷检测系统

技术参数



曲面高反光表面3D缺陷检测系统

产品应用



       在汽车漆面喷涂工艺过程中,易出现划痕、颗粒、缩孔、焊渣、脏污等各类缺陷。对于高反光的汽车漆面,使用传统机器视觉方法时,不同位姿的光学探测器成像将出现盲区或者耀光。这种成像效果严重影响二维图像到实际三维场景的映射,导致重建失败。目前,汽车行业漆面缺陷检测仍高度依赖人工。

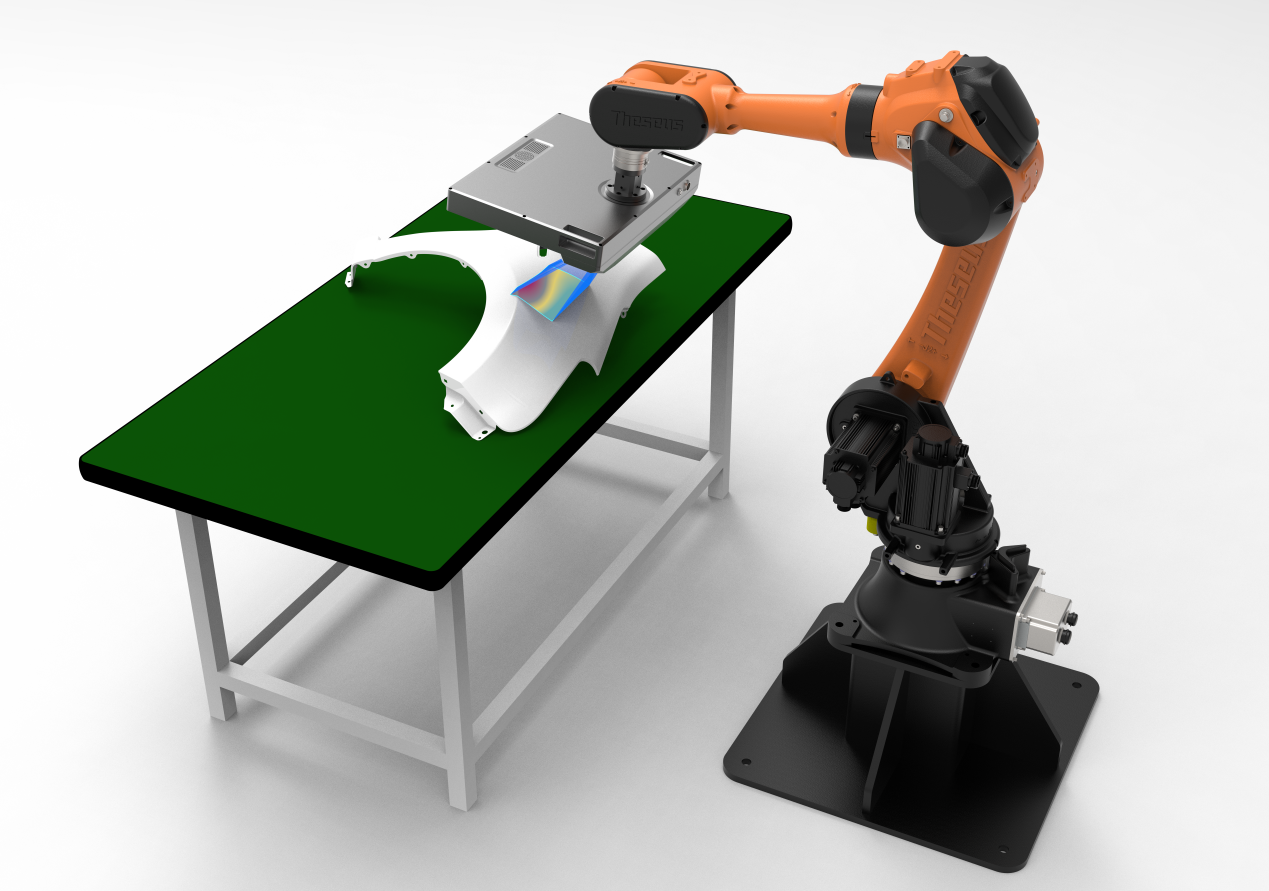

汽车漆面缺陷检测应用场景演示模型


       摇橹船科技曲面高反光表面3D缺陷检测系统,可实现对汽车漆面缺陷的高精度在线非接触式检测,具有检测精度高、检测效率高、测量速度快、集成度高等特点。系统与协作机器人相互协同配合,使得其应用场景非常广泛,特别适用于汽车、半导体和电子等行业,汽车漆面、晶圆表面平整度测量、平板电脑、穿戴式镜片、显示屏、背板玻璃等缺陷检测


曲面高反光表面3D缺陷检测系统

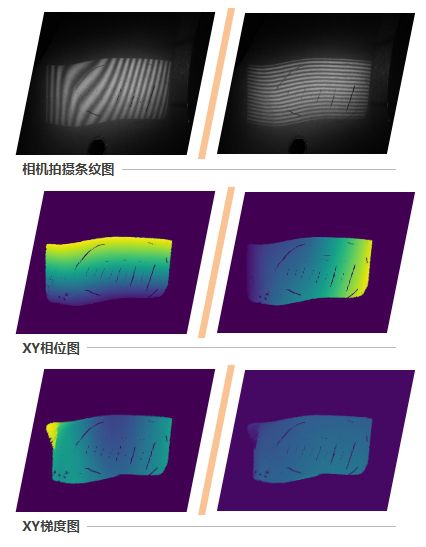

检测效果



       曲面高反光表面3D缺陷检测系统针对缺陷的方向(比如划痕的方向)、深浅、形状等,可以对每个曲面高反光产品输出完整的成像,进行高精度检测与分析。





       摇橹船科技自主研发的曲面高反光表面3D缺陷检测系统可帮助汽车及半导体等行业客户解决检测过程中采集数据庞大,处理时间过长、缺陷种类繁多这三大导致曲面高反光产品缺陷检测难度大的检测“痛点”。

       综上,曲面高反光表面3D缺陷检测系统是摇橹船科技自主研发的又一款高端检测装备,该套装备专业地融合了机器视觉与人工智能技术,使得高反光物体的三维成像成为可能,不仅突破了传统结构光三维成像的“痛点”,还成功地解决了该领域长期存在的“堵点”,曲面高反光表面3D缺陷检测系统以其精准的检测能力,极大地满足了汽车、半导体等客户对降本增效的迫切需求。随着中国产业迈向高质量发展的新阶段,高端智能检测装备产业发挥着越来越重要的支撑作用,摇橹船科技始终坚持创新驱动,致力于为产业升级提供坚实的技术保障,并为智能视觉产业的高质量发展做好“守门人”。
